SMT自动吸板机
产品分类：SMT周边设备
添加时间：2024/12/26 9:41:50
咨询热线：13928430725
- 产品介绍
|
■ SMT自动吸板机产品特点 |

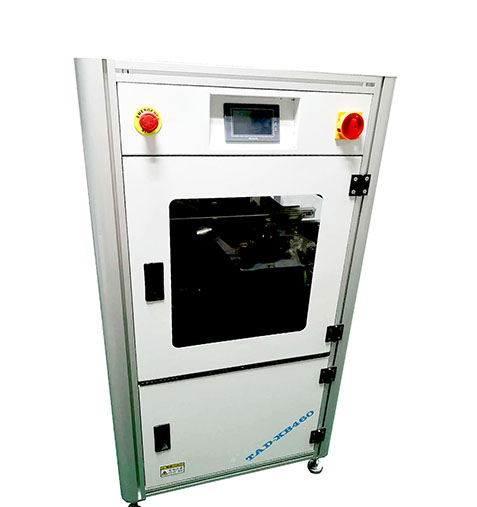

■ SMT自动吸板机产品图片 | |||
|
一 封闭式设计保证至高的安全防护等级 二 顶部安全盖可以打开,方便维护时对机器维修 三 操作方便的轻触式人机界面控制 四 可调节吸嘴的位置确保将电路板夹紧 五 稳固平衡的宽度调节装置、手摇控制丝杆调节 六 较小的机器占地面积 七 兼容的 SMEMA 接口
|
|
|||
|
■ 技术参数 |
■ 自动吸板机操作示意图 |
|||
| 描述 |
此设备用于SMT生产线上板操作 |
|
||
| 电源及负荷 | AC220V/50-60HZ | |||
| 气压及流量 | 4-6 bar, 至多10升/分钟 | |||
| 传送高度 | 910±20mm (或用户指定) | |||
| 步距选择 | 1-4 (10毫米步距) | |||
| 传送方向 | 左→右 或 右→左 (选配) | |||
| ■ 规格参数 (单位：mm) | ||||
| 产品型号 | AKD-XB460 |
|
|
|
| 电路板尺寸(L×W)～(L×W) | (50x50)～(500x460) |
|
|
|
| 外形尺寸(L×W×H) | 770×960×1400 |
|
|
|
| 重量 | Approx.150kg |
|
||
