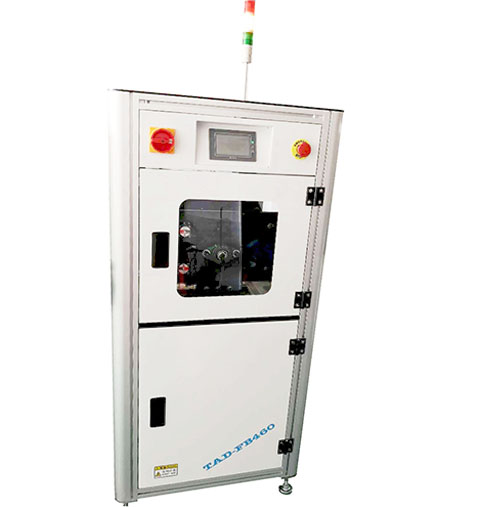

SMT全自动翻板机

一    旋转机构的封闭式设计保证至高的安全防护等级

二    顶部全封闭，安全稳定、硬件的处理

三   操作方便的轻触式人机界面控制

四   平衡、精准的翻转模式

五   紧接前次下料位置的可逆转连续翻转模式   (减少生产循环时间)

六   较小的机器占地面积

七   根据客户要求定制停板数量

八   可变的速度控制

九   兼容的SMEMA接口

十  兼容的 SMEMA 接口

■ 技术参数

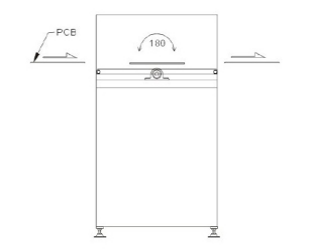

■ 操作示意图

  描述

此设备用于翻转电路板(180度)以满足双面加工操作的需要

  电源

100-230V 交流（用户指定）单相

  电负荷

至大120伏安

  气压

 4-6 bar

  气流量

至多10升/分钟

  传送高度

 910±20mm (或用户指定)

  传送方向

 左→右 或 右→左 (选配)

■ 规格参数 (单位：mm)

产品型号

TAD-FB-460

电路板尺寸(L×W)～(L×W)

 (50x50)～(800x460)

外形尺寸(L×W×H)

680×960×1400

重量

Approx.150kg
