自动上下板机
产品分类：SMT周边设备
添加时间：2024/12/24 16:17:48
咨询热线：13928430725
- 产品介绍
|
■ 产品特点 |

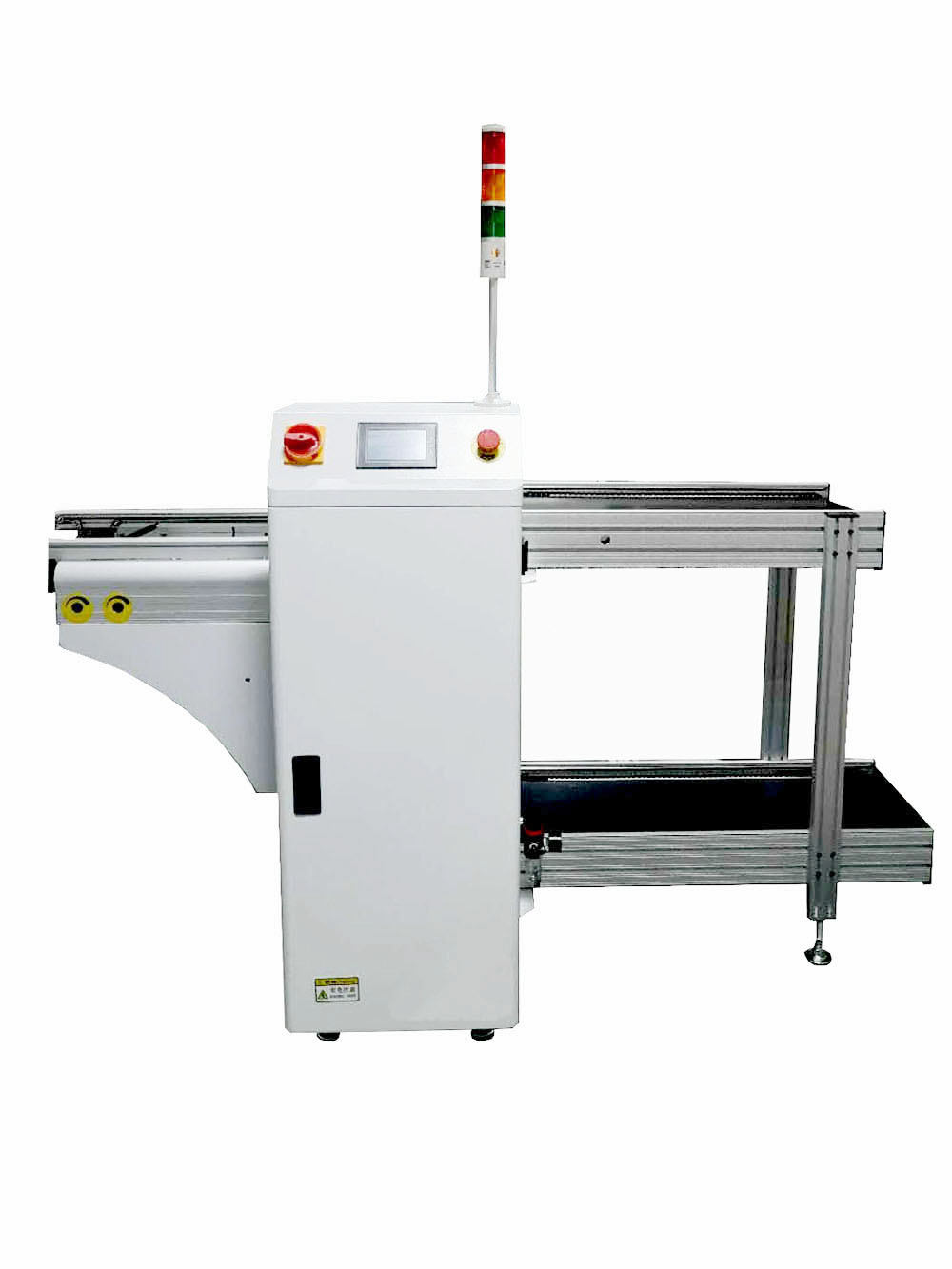

■ 产品图片 |
|||
|
自动上下板机
一 结实和稳定的设计 |
|
|||
|
■ 技术参数 |

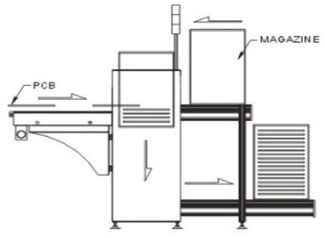

■ 操作示意图 |
|||
| 描述 | 此设备用于SMT生产线上电路板的下板操作 |
|
||
| 电源及负荷 | AC220V/50-60HZ | |||
| 气压及流量 | 4-6 bar, 最多10升/分钟 | |||
| 传送高度 | 910±20mm (或用户指定) | |||
| 步距选择 | 1-4 (10毫米步距) | |||
| 传送方向 | 左→右 或 右→左 (选配) | |||
| ■ 规格参数 (单位：mm) | ||||
| 产品型号 | TAD-250B | TAD-330B | TAD-390B | TAD-460B |
| 电路板尺寸(L×W)～(L×W) | (50x70)～(350x250) | (50x70)～(455x330) | (50x70)～(530x390) | (50x70)～(530x460) |
| 外形尺寸(L×W×H) | 1750×800×1200 | 1900×880×1200 | 2330×940×1200 | 2330×1100×1200 |
| 料架尺寸(L×W×H) | 355×320×563 | 460×400×563 | 535×460×570 | 535*530*570 |
| 重量 | Approx.160kg | Approx.220kg | Approx.280kg | Approx.320kg |
