smt上板机

产品分类：SMT周边设备
添加时间：2024/12/24 16:07:15

咨询热线：13928430725

产品介绍

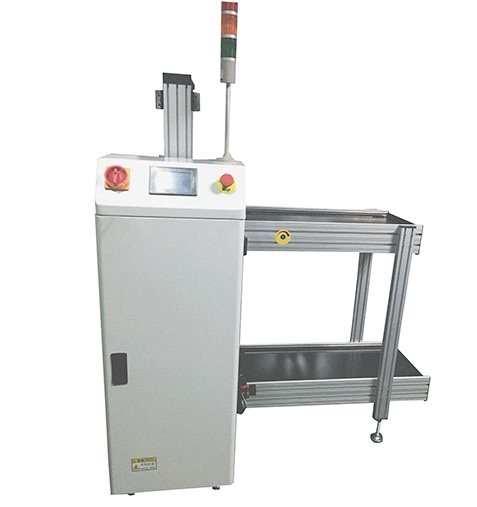

■ smt上板机产品特点			■ smt上板机产品图片
一结实和稳定的设计二操作方便的轻触式人机界面控制三上下气动夹能确保料箱的位置准确四有效的设计能确保PCB不被推坏五兼容的 SMEMA 接口




■ smt上下板机技术参数			■ smt上下板机操作示意图
描述	此设备用于SMT生产线上电路板的上板操作
电源及负荷	AC220V/50-60HZ
气压及流量	4-6 bar, 最多10升/分钟
传送高度	910±20mm (或用户指定)
步距选择	1-4 (10毫米步距)
传送方向	左→右或右→左 (选配)
■ 规格参数 (单位：mm)
产品型号	TAD-250A	TAD-330A	TAD-390A	TAD-460A
电路板尺寸(L×W)～(L×W)	(50x50)～(350x250)	(50x50)～(455x330)	(50x50)～(530x390)	(50x50)～(530x460)
外形尺寸(L×W×H)	1350×800×1200	1650×880×1200	1800×940×1200	1800×1250×1200
料架尺寸(L×W×H)	355×320×563	460×400×563	535×460×570	535530570
重量	Approx.140kg	Approx.180kg	Approx.220kg	Approx.250kg
